Trilly

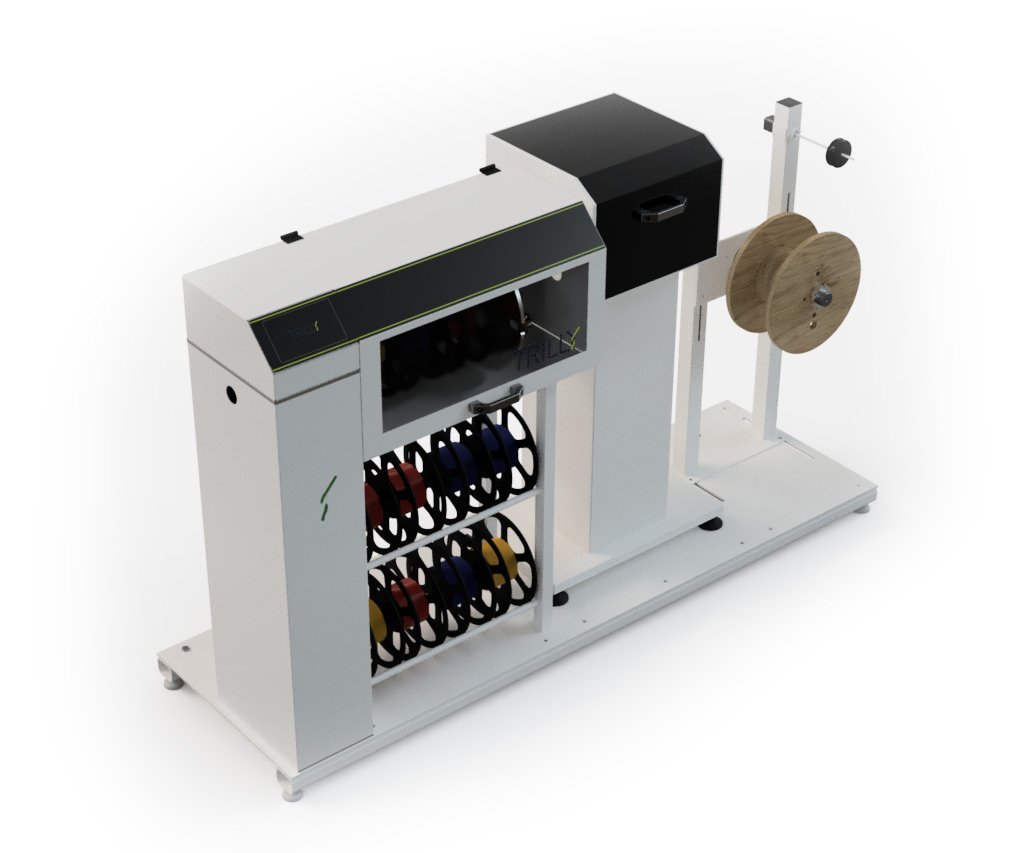

Endlosverdrill- und Umspulautomat für autonomes Verdrillen und Umspulen mit hoher Präzision
Einsatzgebiete

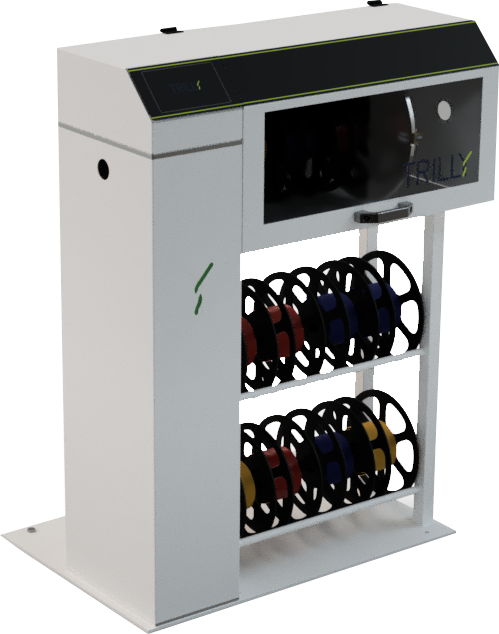

Der Trilly verdrillt zwei bis sechs Leitungen mit hoher Qualität.
Aus den flexibel einstellbaren Parametern verdrillt die Maschine autonom die benötigte Länge.
Dank dem Endlosaufwickler mit Verlegeeinheit kann die gewonnene Leitung auf Rolle dem nächsten Prozess zugeführt, gelagert oder verschickt werden.
Die intuitive Benutzeroberfläche macht das Arbeiten einfach. Übersichtlich und schnell können damit neue Produkte programmiert oder gespeicherte Produkte geladen werden.
Optionen
- mit zusätzlicher Schneideeinheit zur Stückfertigung
- Drahtanzahl Erweiterung
- Umspuleinrichtung
- Bedrucken der Leitungen
Technische Daten
| Schlaglänge | 10 – 50 mm |
| Elektrischer Anschluss | 230V, 60 Hz |
| Geräuschpegel | <50 dB |
| Leitungsquerschnitt | 2 x 0.25 mm2 – 2 x 2.5 mm2 3 x 0.25 mm² – 3 x 2.5mm² 4 x 0.25 mm² – 4 x 2.5mm² |
| Produktionsvolumen Verdrillen | 20 m / Min |
| Produktionsvolumen Umspulen | 100 m / Min |
| Länge – Breite – Höhe | 2300 / 600 / 1600 mm |
| Gewicht | ca. 230 kg |
Ihr Gewinn:
- Just in time Produktion von Standarddraht zu einer Vielzahl von verdrillten Endprodukten
- Kostensenkung durch Lagerreduktion
- autonome Produktion
- Kostensenkung durch Nutzung von Standarddraht
- Integrierte Kabelrollenablage
- Umspulfunktion erhältlich
Optionen
Umspulen
Der Trilly bietet auch die Funktion des Umspulens. Drähte aus Fass oder von der Spule können einfach, effizient und autonom auf die gewünschte Endspule aufgespult werden. Dabei garantiert die integrierte Verlege-Einheit das lagengenaue Aufwickeln von Draht.
Drahtanzahl Erweiterung
Mit dieser Option kann die Anzahl der zu verdrillenden Drähte erhöht werden. Zudem kann ein nicht verdrillter Innenleiter bzw. Seele mitverarbeitet werden.
Schneideeinheit
Mit der Schneideeinheit wird das Anwendungsgebiet des Trilly noch ein ganzes Stück weiter, denn der Trilly kann damit den nachgelagerten Prozess des Zuschneidens gleich mit übernehmen. Der Operator muss nur die Spezifikationen der benötigten Leitungen und die Menge eingeben und dann arbeitet der Trilly diesen Auftrag autonom ab.
Druckoption
Mittels Inkjet Drucker können die verdrillten Leitungen mit individuellem Text bedruckt werden.
